Ehilà! In qualità di fornitore di substrati per moduli sensore, spesso mi viene chiesto quali siano i requisiti di resistenza alle radiazioni per questi substrati. È un argomento cruciale, soprattutto nel mondo high-tech di oggi, in cui i sensori vengono utilizzati in tutti i tipi di ambienti, alcuni dei quali li espongono a varie forme di radiazioni.
Prima di tutto, capiamo cos'è la radiazione e perché è importante per i substrati dei moduli sensore. Le radiazioni possono presentarsi in diverse forme, come la radiazione elettromagnetica (come onde radio, microonde, infrarossi, luce visibile, ultravioletto, raggi X e raggi gamma) e la radiazione particellare (come particelle alfa, particelle beta e neutroni). Quando il substrato di un modulo sensore è esposto alle radiazioni, può causare numerosi problemi.
Uno dei problemi principali è che le radiazioni possono ionizzare gli atomi e le molecole nel materiale del substrato. Questa ionizzazione può portare alla creazione di elettroni e lacune liberi. In un substrato basato su semiconduttori, questi portatori di carica aggiuntivi possono compromettere le normali proprietà elettriche del materiale. Ad esempio, possono modificare la conduttività, il che a sua volta può influire sulla precisione e sull'affidabilità dei sensori sul substrato.
Un altro problema è che le radiazioni possono causare danni fisici al substrato. Le radiazioni ad alta energia, come i raggi X e i raggi gamma, possono rompere i legami chimici nel materiale del substrato. Ciò può portare a cambiamenti nella struttura del materiale, come fessurazioni o deformazioni. Nel corso del tempo, questo danno fisico può rendere il substrato meno stabile e con maggiori probabilità di cedimento.
Quindi, quali sono i requisiti di resistenza alle radiazioni per il substrato di un modulo sensore? Beh, dipende davvero dall'applicazione.
Applicazioni spaziali
Nello spazio, i sensori sono esposti a un ambiente ricco di radiazioni. C'è molta radiazione cosmica, composta principalmente da protoni ad alta energia e ioni pesanti. Queste particelle possono penetrare in profondità nel substrato e causare danni significativi. Per i substrati dei moduli sensore utilizzati nelle applicazioni spaziali, i requisiti di resistenza alle radiazioni sono estremamente elevati.
Il substrato deve essere in grado di sopportare un'elevata dose ionizzante totale (TID). Il TID è una misura della quantità totale di energia radiante assorbita dal materiale in un periodo di tempo. Per i substrati dei moduli sensore di livello spaziale, il requisito TID può essere nell'ordine di diversi kilogray (kGy). Un chilogray è un'unità di dose di radiazione assorbita, dove 1 kGy equivale a 1000 joule di energia di radiazione assorbita per chilogrammo di materiale.
Oltre al TID, il substrato deve anche avere una buona resistenza all'effetto singolo evento (SEE). I SEE si verificano quando una singola particella ad alta energia colpisce il substrato e provoca un improvviso cambiamento nelle sue proprietà elettriche. Ciò può portare ad errori nell'uscita del sensore o addirittura a danni permanenti al substrato. I substrati di tipo spaziale sono spesso progettati con materiali e strutture speciali per ridurre al minimo l'impatto delle EE.
Applicazioni mediche
Nelle applicazioni mediche, i sensori vengono utilizzati in dispositivi come macchine a raggi X, scanner TC e apparecchiature per radioterapia. Questi sensori sono esposti ai raggi X e ai raggi gamma. Anche i requisiti di resistenza alle radiazioni per i substrati dei moduli sensore nelle applicazioni mediche sono piuttosto elevati.
Il substrato deve essere in grado di resistere alle radiazioni ad alta energia utilizzate in queste procedure mediche senza un degrado significativo. Ad esempio, in una macchina a raggi X, il substrato del modulo sensore deve essere in grado di rilevare con precisione i raggi X per un lungo periodo di tempo, anche dopo essere stato esposto a più impulsi di raggi X ad alte dosi.
I requisiti TID per i substrati dei moduli sensore per uso medico possono essere nell'ordine di centinaia di grigi (Gy). E proprio come nelle applicazioni spaziali, anche il substrato deve avere una buona resistenza ai SEE per garantire un funzionamento affidabile.
Applicazioni industriali
Nelle applicazioni industriali, i sensori vengono utilizzati in una varietà di ambienti, alcuni dei quali possono contenere sorgenti di radiazioni. Ad esempio, nelle centrali nucleari, i sensori sono esposti alle radiazioni provenienti da materiali radioattivi. I requisiti di resistenza alle radiazioni per i substrati dei moduli sensore nelle applicazioni industriali dipendono dall'ambiente specifico.
In una centrale nucleare, il substrato deve essere in grado di resistere a un TID relativamente elevato, che può essere dell’ordine di decine di grigi. Deve inoltre avere una buona resistenza alle radiazioni neutroniche, poiché i neutroni sono una forma comune di radiazione nelle centrali nucleari.
Come ottenere la resistenza alle radiazioni
Esistono diversi modi per rendere il substrato di un modulo sensore più resistente alle radiazioni. Un modo è usare le radiazioni: materiali duri. Ad esempio, alcuni materiali ceramici, comePCB in ceramica di allumina, hanno buone proprietà di resistenza alle radiazioni. La ceramica è generalmente più stabile e ha meno probabilità di essere influenzata dalle radiazioni rispetto ad altri materiali, come la plastica.
Un altro approccio consiste nell'utilizzare la schermatura. Il substrato può essere circondato da uno strato di materiale schermante, come piombo o tungsteno, per bloccare o ridurre la quantità di radiazioni che raggiungono il substrato. Tuttavia, la schermatura aggiunge peso e costi al modulo sensore, quindi deve essere progettata con attenzione.

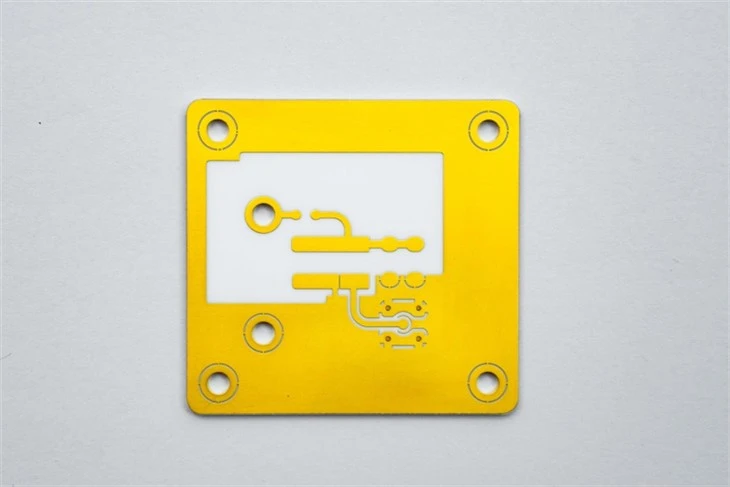

Offriamo anche tecnologie avanzate per migliorare la resistenza alle radiazioni. Ad esempio, il nostroChip di refrigerazione termoelettrica TEC Semiconductorpuò aiutare a mantenere la stabilità del substrato sotto esposizione alle radiazioni regolando la temperatura. E il nostroCircuito integrato a film spessola tecnologia può essere progettata per essere più resistente ai cambiamenti nelle proprietà elettriche indotti dalle radiazioni.
Conclusione
In conclusione, i requisiti di resistenza alle radiazioni per il substrato di un modulo sensore variano a seconda dell'applicazione. Che si tratti di uso spaziale, medico o industriale, garantire che il substrato possa resistere alle radiazioni è fondamentale per il funzionamento affidabile dei sensori. In qualità di fornitore di substrati per moduli sensore, ci impegniamo a fornire prodotti di alta qualità che soddisfino questi requisiti di resistenza alle radiazioni.
Se cerchi substrati per moduli sensore e hai esigenze specifiche di resistenza alle radiazioni, non esitare a contattarci. Possiamo collaborare con voi per comprendere le vostre esigenze e fornire la soluzione migliore per la vostra applicazione. Iniziamo una conversazione sulle vostre esigenze di approvvigionamento e vediamo come possiamo aiutarvi a ottenere i substrati dei moduli sensore più affidabili per i vostri progetti.
Riferimenti
- "Effetti delle radiazioni su materiali e dispositivi elettronici" di Ian L. Bray e David MJ Lilley.
- "Ingegneria dei sistemi di veicoli spaziali" di Peter Fortescue, John Stark e Graham Swinerd.
- "Fisica dell'imaging medico" di Frank H. Attix.
