In qualità di fornitore di PCB per server AI, ho avuto la mia giusta dose di discussioni sui dettagli essenziali dei PCB. Una domanda che spesso sorge spontanea è: "Qual è la funzione del piano di massa in un PCB del server AI?" Bene, approfondiamo questo argomento.
Prima di tutto, per coloro che non hanno molta familiarità con i PCB, un piano di massa è una vasta area di rame su un circuito stampato collegata alla terra elettrica. In un PCB del server AI, svolge diversi ruoli cruciali.
1. Messa a terra elettrica e percorso di ritorno del segnale
La funzione più elementare del piano di massa è fornire una terra elettrica stabile. In un server AI ci sono innumerevoli componenti elettronici che necessitano di un punto di riferimento per i loro segnali elettrici. Il piano terra funge da riferimento. Quando un segnale viene inviato da un componente a un altro, necessita di un modo per tornare alla fonte. Il piano di massa offre un percorso a bassa resistenza per questo segnale di ritorno.
Pensatela come un'autostrada per gli elettroni. Senza un piano di massa adeguato, i segnali di ritorno potrebbero richiedere percorsi più lunghi e contorti attraverso il PCB. Ciò può portare a interferenze nel segnale, il che è un grande no in un server AI in cui il trasferimento dati ad alta velocità è la norma. Linee dati ad alta velocità in unPCB del server AIfare affidamento su un percorso di ritorno pulito per garantire che i dati vengano trasmessi in modo accurato e senza errori.
2. Riduzione del rumore
I server AI sono luoghi rumorosi, elettricamente parlando. Ci sono alimentatori che si accendono e spengono, segnali ad alta frequenza che sfrecciano ovunque e tutti i tipi di interferenze elettromagnetiche (EMI). Il piano di massa funge da scudo contro questo rumore.
Aiuta ad assorbire e dissipare il rumore elettrico indesiderato. Ad esempio, quando un componente genera un picco improvviso di rumore elettrico, il piano di massa può assorbire rapidamente l'energia extra e impedirne la diffusione ad altre parti del PCB. Ciò è particolarmente importante in un server AI, dove componenti sensibili come processori e moduli di memoria possono essere facilmente influenzati dal rumore. Un ambiente rumoroso può causare il danneggiamento dei dati, arresti anomali del sistema e prestazioni ridotte.
3. Distribuzione e disaccoppiamento dell'energia
In un PCB del server AI, la potenza deve essere distribuita uniformemente su tutti i componenti. Il piano terra gioca un ruolo in questo processo di distribuzione dell'energia. Funziona insieme ai piani di potenza sul PCB per garantire che la tensione fornita a ciascun componente sia stabile.
Il disaccoppiamento è un altro aspetto importante. I condensatori sono spesso posizionati tra il piano di alimentazione e quello di terra. Questi condensatori agiscono come piccole unità di accumulo di energia. Quando un componente richiede improvvisamente un'esplosione di potenza, i condensatori possono fornirla rapidamente e il piano di massa aiuta a mantenere l'equilibrio. Ciò impedisce cadute di tensione e garantisce che i componenti ricevano un'alimentazione costante.
4. Gestione termica
Il calore è un grosso problema nei server AI. Con processori potenti e numerosi componenti ad alte prestazioni che funzionano alla massima velocità, il PCB può diventare estremamente caldo. Il piano terra può aiutare con la gestione termica.
Il rame è un buon conduttore di calore. L'ampia area del piano di massa può fungere da dissipatore di calore, assorbendo il calore dai componenti e diffondendolo sul PCB. Ciò aiuta a prevenire la formazione di punti caldi che potrebbero danneggiare i componenti. In alcuni casi, è possibile utilizzare dei via per collegare il piano di massa ad altri strati del PCB, migliorando ulteriormente la dissipazione del calore.
5. Supporto meccanico
Che ci crediate o no, il piano di massa fornisce anche un supporto meccanico al PCB. L'ampia area in rame aggiunge rigidità alla scheda, rendendola meno probabile che si pieghi o si deformi durante la produzione, l'assemblaggio o il normale utilizzo. Questo è importante perché un PCB deformato può causare problemi con il posizionamento e la saldatura dei componenti, con conseguenti problemi di affidabilità.
Considerazioni sulla progettazione del piano di massa in un PCB del server AI
Quando si progetta un PCB AI Server, ci sono diverse cose da tenere a mente riguardo al piano di terra.
Dimensioni e forma del piano terra
La dimensione del piano terra dovrebbe essere ottimizzata. Deve essere sufficientemente grande da fornire un percorso a bassa resistenza per i segnali di ritorno e assorbire il rumore, ma non così grande da occupare troppo spazio sul PCB. Anche la forma del piano terra è importante. Dovrebbe essere continuo e senza grandi lacune o tagli, poiché questi potrebbero interrompere il flusso dei segnali di ritorno.
Strati del piano terra
In un PCB AI Server multistrato, il posizionamento degli strati del piano di terra è cruciale. Dovrebbero essere posizionati vicino agli strati del segnale per ridurre al minimo la distanza che i segnali di ritorno devono percorrere. Ciò aiuta a ridurre le interferenze del segnale.
Vie e cuciture
I via vengono utilizzati per collegare diversi strati del PCB. Quando si tratta del piano di terra, i via possono essere utilizzati per collegare i piani di terra su diversi strati, creando un sistema di terra più unificato. I fori di cucitura sono spesso posizionati attorno al perimetro del PCB per evitare perdite di EMI.
PCB specializzati e piano di massa
Nel mondo dei PCB AI Server, esistono anche tipi specializzati comePCB in rame pesanteEAlogeno - PCB esente.

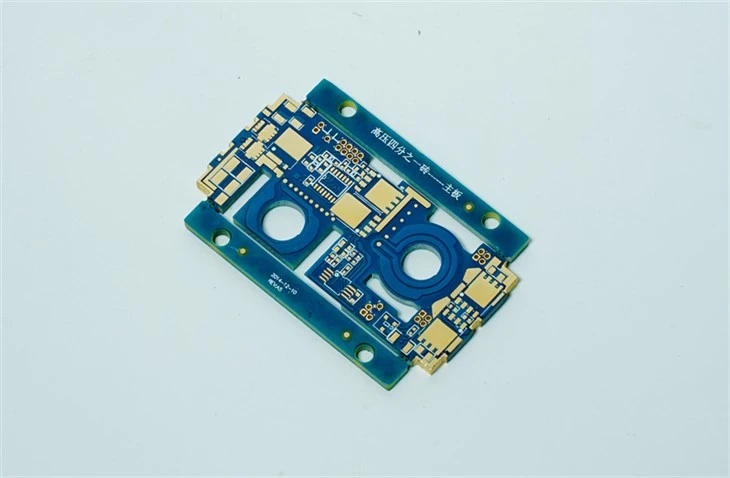

In un PCB in rame pesante, il rame più spesso utilizzato nel piano di terra può migliorarne la conduttività elettrica e termica. Ciò è vantaggioso per la gestione di applicazioni ad alta potenza nei server AI. L'aumento dello spessore del rame può anche migliorare la resistenza meccanica del piano di massa e del PCB complessivo.
I PCB privi di alogeni sono più rispettosi dell'ambiente. Il piano di massa in un PCB senza alogeni svolge ancora tutte le stesse funzioni di un PCB normale, ma i materiali utilizzati sono diversi. Questi materiali devono essere selezionati attentamente per garantire che abbiano le giuste proprietà elettriche e termiche pur essendo privi di alogeni.
Conclusione
Il piano terra in un PCB del server AI è come l'eroe non celebrato. Svolge una moltitudine di funzioni essenziali per il corretto funzionamento del server. Dal fornire una terra elettrica stabile e ridurre il rumore all'aiutare con la distribuzione dell'alimentazione, la gestione termica e il supporto meccanico, è una parte fondamentale della progettazione del PCB.
Se cerchi PCB per server AI di alta qualità, che si tratti di un design standard o specializzato come un PCB in rame pesante o un PCB privo di alogeni, siamo qui per aiutarti. Abbiamo la competenza e l'esperienza per progettare e produrre PCB che soddisfano le vostre esigenze specifiche. Non esitate a contattarci per un preventivo o per discutere più dettagliatamente il vostro progetto. Lavoriamo insieme per costruire i migliori PCB AI Server per le tue esigenze.
Riferimenti
- "Manuale di progettazione di circuiti stampati" di Henry W. Ott
- "Design digitale ad alta velocità: un manuale di magia nera" di Howard Johnson e Martin Graham
