In qualità di fornitore di PCB per server AI, comprendo il ruolo fondamentale che la maschera di saldatura svolge nelle prestazioni e nell'affidabilità di questi circuiti stampati ad alta tecnologia. In questo blog condividerò alcuni spunti su come selezionare la maschera di saldatura appropriata per un PCB AI Server.
Comprendere le nozioni di base della maschera di saldatura
La maschera di saldatura è un sottile strato di polimero applicato sulla superficie di un PCB per impedire che la saldatura si crei tra i conduttori durante il processo di saldatura. Fornisce inoltre protezione contro fattori ambientali quali umidità, polvere e sostanze chimiche e aiuta a isolare i conduttori.
Per i PCB AI Server, che vengono spesso utilizzati in applicazioni ad alte prestazioni e alta affidabilità, la scelta della maschera di saldatura è ancora più cruciale. Questi PCB hanno in genere componenti ad alta densità, tracce a passo fine e segnali ad alta velocità, che richiedono tutti una maschera di saldatura in grado di soddisfare severi requisiti prestazionali.
Fattori da considerare quando si seleziona la maschera di saldatura
1. Resistenza termica
I server AI generano una quantità significativa di calore a causa dei componenti ad alta potenza che ospitano. La maschera di saldatura deve essere in grado di resistere alle alte temperature senza degradarsi. Le maschere per saldatura ad alta temperatura sono progettate per resistere ai cicli termici e mantenere la loro integrità anche in condizioni di calore estremo. Ad esempio, alcune maschere di saldatura avanzate possono resistere a temperature fino a 260°C o più, il che è essenziale per il processo di saldatura a riflusso e il funzionamento a lungo termine del PCB AI Server.
2. Resistenza chimica
I PCB AI Server possono essere esposti a vari prodotti chimici durante il processo di produzione e nel loro ambiente operativo. La maschera di saldatura deve essere resistente agli agenti chimici come flussi, detergenti e solventi. Una maschera di saldatura resistente agli agenti chimici previene la corrosione e i danni al PCB, garantendone l'affidabilità a lungo termine. Ad esempio, una maschera di saldatura con buona resistenza agli acidi e agli alcali può proteggere le tracce di rame dagli attacchi chimici.
3. Adesione
La corretta adesione della maschera di saldatura al substrato del PCB è vitale. Un forte legame tra la maschera di saldatura e il substrato previene la delaminazione, che può portare a cortocircuiti e altri guasti elettrici. Quando si seleziona una maschera di saldatura, considerare le sue proprietà di adesione su diversi tipi di substrati. Per i PCB AI Server, che possono utilizzare materiali come FR-4 o laminati ad alte prestazioni, la maschera di saldatura deve avere un'adesione eccellente per garantire una connessione stabile e affidabile.
4. Proprietà dielettriche
La costante dielettrica e il fattore di dissipazione della maschera di saldatura possono influenzare le prestazioni elettriche del PCB dell'AI Server. Nelle applicazioni ad alta velocità, sono desiderabili una costante dielettrica bassa e un basso fattore di dissipazione per ridurre al minimo la perdita di segnale e la diafonia. Una maschera di saldatura con buone proprietà dielettriche può aiutare a mantenere l'integrità del segnale, che è fondamentale per il corretto funzionamento dei server AI che si basano sulla trasmissione dati ad alta velocità.
5. Risoluzione e stampabilità
I PCB del server AI hanno spesso componenti a passo fine e tracce ad alta densità. La maschera di saldatura dovrebbe essere in grado di raggiungere un'elevata risoluzione durante il processo di stampa per coprire accuratamente le aree in cui non è richiesta la saldatura. Una maschera di saldatura ad alta risoluzione può garantire che la pasta saldante venga applicata solo sui pad previsti, riducendo il rischio di ponti di saldatura e altri difetti di saldatura.
Tipi di maschere di saldatura adatte per PCB AI Server
1. Maschera per saldatura fotoimaging liquida (LPSM)
LPSM è una scelta popolare per i PCB AI Server. Offre alta risoluzione, eccellente adesione e buona resistenza chimica e termica. Il processo di fotoimaging consente una modellazione precisa della maschera di saldatura, rendendola adatta per PCB ad alta densità. LPSM può essere facilmente personalizzato per soddisfare i requisiti specifici dei PCB AI Server, come il posizionamento preciso dei componenti e l'instradamento del segnale ad alta velocità. Per ulteriori informazioni sui PCB ad alte prestazioni come quelli utilizzati nei server AI, puoi visitare il nostroPCB multistrato ad alta velocitàpagina.
2. Maschera per saldatura a film secco

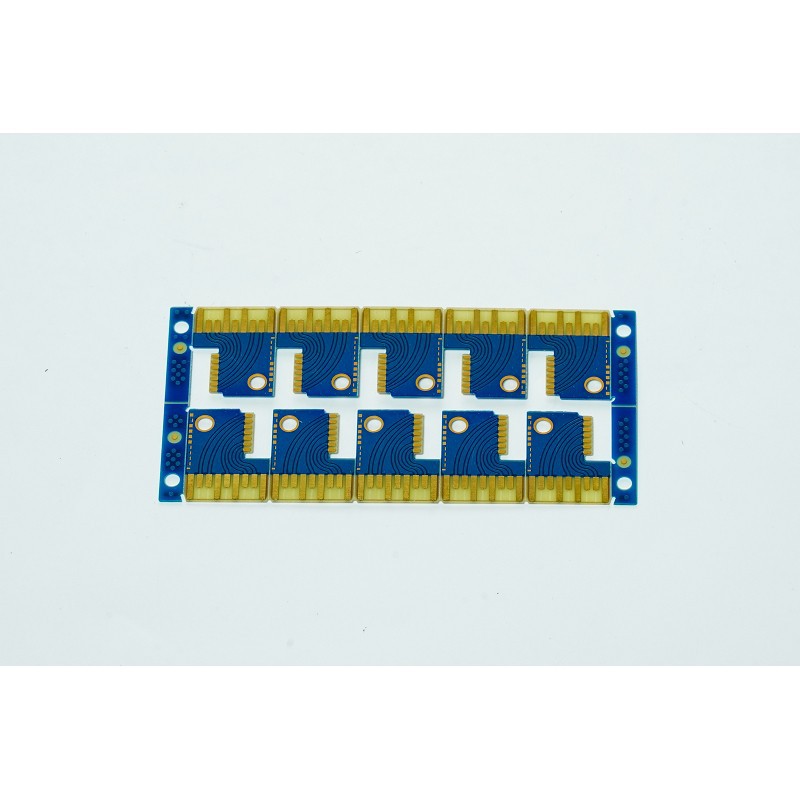

Le maschere per saldatura a film secco vengono utilizzate anche nella produzione di PCB AI Server. Forniscono una buona adesione e sono relativamente facili da applicare. Le maschere per saldatura a film secco sono note per la loro consistenza e possono essere utilizzate nella produzione in grandi volumi. Tuttavia, potrebbero presentare alcune limitazioni in termini di risoluzione rispetto a LPSM, soprattutto per applicazioni a passo molto fine. NostroCircuito ultrasottilei prodotti possono trarre vantaggio dalla selezione appropriata di maschere per saldatura a film secco.
3. Maschere per saldatura specializzate
Sono disponibili anche maschere di saldatura specializzate per applicazioni specifiche. Ad esempio, alcune maschere di saldatura sono progettate per applicazioni ad alta frequenza e hanno proprietà dielettriche ottimizzate. Altri sono formulati per l'uso in ambienti difficili, offrendo una maggiore resistenza chimica e termica. Queste maschere di saldatura specializzate possono rappresentare un'ottima opzione per i PCB AI Server con requisiti unici, come quelli utilizzati inPCB del modulo ricetrasmettitore otticoapplicazioni.
Test e convalida
Prima di finalizzare la scelta della maschera di saldatura per un PCB AI Server, è essenziale condurre test e convalide approfonditi. Ciò può includere test di ciclo termico, test di resistenza chimica e test di adesione. Testando la maschera di saldatura in condizioni reali, puoi assicurarti che soddisfi i requisiti prestazionali del PCB AI Server.
Lavorare con un fornitore professionale
In qualità di fornitore di PCB per server AI, abbiamo la competenza e l'esperienza per aiutarti a selezionare la maschera di saldatura più appropriata per le tue esigenze specifiche. Possiamo fornire campioni per i test e offrire supporto tecnico durante tutto il processo di selezione. Il nostro team di ingegneri può analizzare la progettazione del PCB e i requisiti applicativi per consigliare la migliore opzione di maschera di saldatura.
Se stai sviluppando un PCB AI Server e hai bisogno di assistenza con la scelta della maschera di saldatura, ti invitiamo a contattarci per una consulenza. Il nostro obiettivo è fornirvi PCB di alta qualità che soddisfino i più severi standard di prestazioni e affidabilità. Che tu stia cercando una maschera di saldatura standard o una soluzione specializzata, siamo qui per aiutarti a fare la scelta giusta.
Conclusione
Selezionare la maschera di saldatura appropriata per un PCB AI Server è un compito complesso ma cruciale. Considerando fattori quali resistenza termica, resistenza chimica, adesione, proprietà dielettriche e risoluzione, puoi garantire che la maschera di saldatura soddisfi i requisiti specifici del tuo PCB. Lavorare con un fornitore professionale come noi può semplificare il processo di selezione e darti la certezza che il tuo PCB AI Server funzionerà in modo affidabile nell'applicazione prevista. Contattaci oggi per avviare la discussione sulle tue esigenze PCB ed esplorare le migliori opzioni di maschere di saldatura per il tuo progetto.
Riferimenti
- IPC - SM - 840E: Requisiti e specifiche prestazionali per maschera di saldatura permanente per schede stampate.
- Schede tecniche dei produttori di vari prodotti di maschere per saldatura.
- Documenti tecnici su materiali PCB e processi di produzione ad alte prestazioni.
